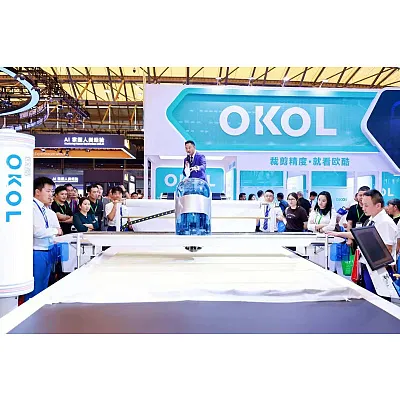

Автоматизированный раскройно-настилочный комплекс OKOL Q9 для текстиля и мягких материалов
OKOL Q9 представляет собой высокоинтеллектуальный производственный комплекс, объединяющий функции автоматической раскладки и скоростного раскроя. Модель выпускается в двух спецификациях — Q9-2020 и Q9-2025, которые различаются размерами рабочего поля, габаритами станка и производственными возможностями.

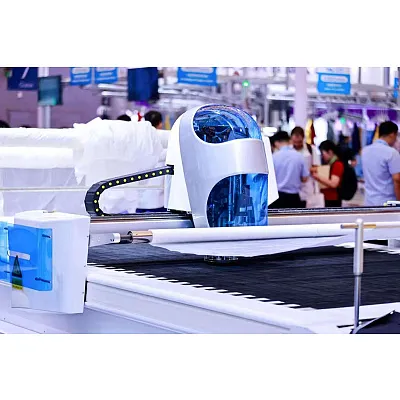

Комплекс оснащён мощной осциллирующей режущей системой с частотой до 6500 колебаний в минуту. Интеллектуальный режим резки обеспечивает автоматическую адаптацию параметров под различные типы тканей, включая плотные и многослойные материалы, без бахромы и подплавления кромки.
Система высокоточного позиционирования анализирует положение материала в реальном времени и обеспечивает резку во время движения. Это позволяет сократить время цикла, снизить расход материала и исключить необходимость повторной адсорбции ткани на рабочем столе.
Управление комплексом реализовано на базе электросистемы Siemens с использованием технологии Bus Control, что обеспечивает синхронную работу осей с высокой точностью и стабильностью. Конструкция станка с двухсторонним приводом и зубчатой рейкой повышает надёжность и повторяемость результата при длительной эксплуатации.
Для интенсивных режимов работы доступна опциональная супер-система охлаждения, предотвращающая перегрев режущего инструмента и материала при круглосуточной эксплуатации.
Технические характеристики
| Спецификация | Q9-2020 | Q9-2025 |
|---|---|---|
| Рабочее поле | 2000 × 2000 мм | 2500 × 2000 мм |
| Размер станка | 5100 × 3350 × 2150 мм | 6000 × 3350 × 2150 мм |
| Вес | 4000 кг | 4000–5000 кг |
| Интерфейс | Siemens PROFINET (опционально) | |
| Поддерживаемые форматы | PLT, DXF, DWG, CUT, GBR, ISO, HPGL | |
| Охлаждающая система | Супер-система охлаждения (опционально) | |
| Макс. механическая скорость | 120 м/мин | |
| Макс. ускорение | 8 м/с² | |
| Макс. толщина реза | 90 мм (после вакуумного прижима) | |
| Точность реза | ≤ ±1 мм | |
| Макс. частота колебаний лезвия | 6500 колебаний/мин | |
| Система заточки | Шлифовальный круг / шлифовальная лента | |
| Привод | Двухсторонний привод | |
| Тип передачи | Зубчатая рейка | |
| Номинальное напряжение | AC 380 В / 50 Гц | |
| Мощность | 40 кВт | |
| Рабочее давление воздуха | 0,55 МПа / 160 л/мин | |
Назначение
- Высокопроизводительный раскрой текстиля и мягких материалов
- Автоматизация процессов раскладки и раскроя на промышленных предприятиях
- Интенсивная эксплуатация в условиях серийного и массового производства
Примечание: модель OKOL Q9 представлена в двух спецификациях (Q9-2020 и Q9-2025), отличающихся размерами рабочего поля и габаритами оборудования.
